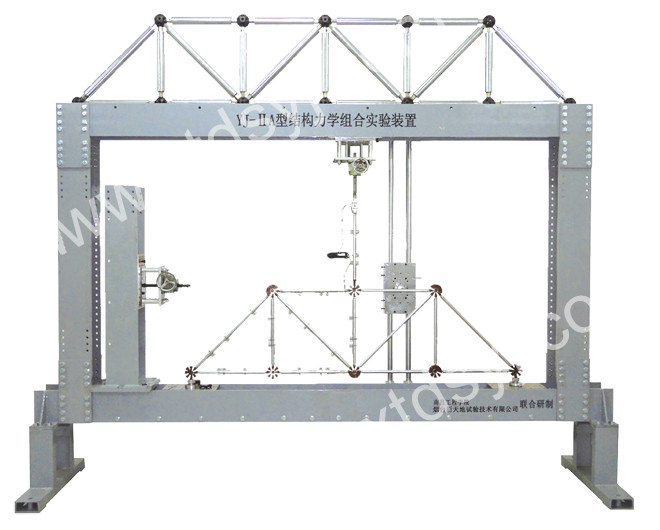

YJ-ⅡA

【结构形式】框架采用门式框架自反力结构,下横梁采用H型钢梁,上横梁采用H型钢梁与球结点桁架组合成的组合结构。上下横梁、立柱均安装直线导轨,导轨隐藏在型钢内部,导轨上安装可移动的小车,小车上可安装支座、加载油缸等,可同时实现多点、多方向拉压力加载、加载点的数量及方向不限;
【整体尺寸】3500×800×2900mm,有效实验空间2500×1700mm,梁弯曲支座跨距500-2500mm;
【承载力】梁跨中最大荷载:50kN;
【加工特点】主框架构件工作面均进行机加工,粗糙度不大于R3.2,喷漆前进行喷砂去锈;
【其它特点】上下横梁同时兼顾结构力学实验安装移动竖梁、移动。
【可完成的实验项目】
1、《结构力学》实验课程
1)结构几何组成分析(验证)
 几何可变体系验证实验;
 几何瞬变体系验证实验;
 无多余约束的几何不变体系验证实验;
 有多余约束的几何不变体系验证实验;
2)典型杆件结构内力测试(验证)
 典型桁架结构(三角形桁架、梯形桁架、抛物线形桁架)静载实验;
 典型刚架结构静载实验;
 组合结构静载实验;
3)杆件结构特点及计算方法(设综)
 典型计算原理(互等定理、叠加原理等)验证实验;
 典型计算方法(力法、位移法、力矩分配法等)验证实验;
 杆件结构特例实验(设综)
 结构部分结点性质变化对内力分布影响的对比实验;
 设计特殊内力分布特点的结构及加载方案实验;
4)自主创新实验(设综、创新)
 结构中杆件长度制造误差对结构内力影响实验;
 线刚度不同对结构内力影响实验;
 杆件连接失效对结构内力的影响实验;
【主要技术特点】
1)按力学特性优化设计结点的结构形式,可模拟理想铰结点、刚结点的力学特性。
2)结点盘采用剖分式结构,单人即可组装整个实验装置。
3)结点盘类型多样,有全铰、全固、半铰半固等类型,可模拟各类杆件结构的结点特性。
4)可实现滑动铰支座、固定铰支座、定向支座和固支座任意转换。
5)可实现多点、多方向拉、压力加载、结点力矩加载。
6)支座、加载小车均采用直线式轨道安装,轨道四周设置,结构安放方式、加载方式多样化。
7)与理想实验模型(清华大学版结构力学求解器的理论值)有较好的相符性。
