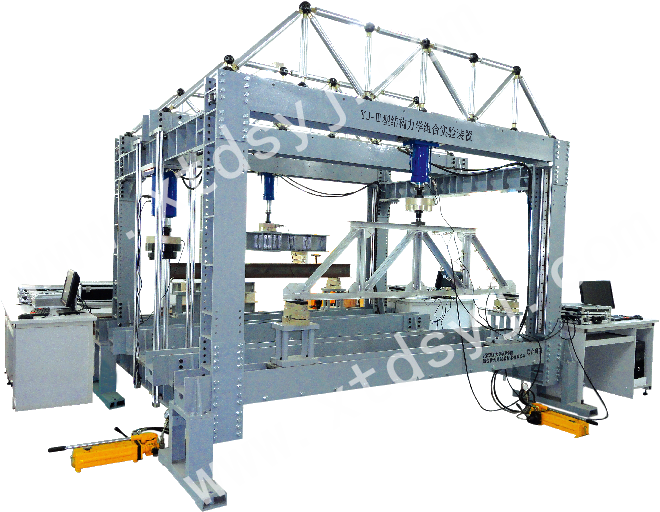

YJ-ⅢA型结构力学组合实验装置

【实验功能】提供竖向、水平加载反力的结构框架，适合50kN以下的结构力学、钢结构、钢筋混凝土、材料力学实验。

【结构形式】四立柱门式框架自反力结构，下横梁采用H型钢梁，上横梁采用H型钢梁与球结点桁架组合成的组合结构，上下横梁通过两根H型钢立柱连接。上下横梁、立柱均安装直线导轨，导轨隐藏在型钢内部，导轨上安装可移动的小车，小车上可安装支座、加载油缸等，可同时实现多点、多方向拉压力加载、加载点的数量及方向不限；

【主要技术参数】整体尺寸：3500×3300×2900mm，有效实验空间2500×2500×1200mm；梁弯曲支座跨距500-2500mm；承载力：梁跨中最大荷载50kN；

【主要技术特点】

①四立柱空间框架加载结构，试件的长度不受限制。

②更大的试验空间，可方便安装板壳类结构、球结点网架、桥梁模型等空间结构、可方便进行模型振动实验。

③不同的实验可以互不影响地同时展示，方便实验的快速进行。

④其他同ⅡA。
