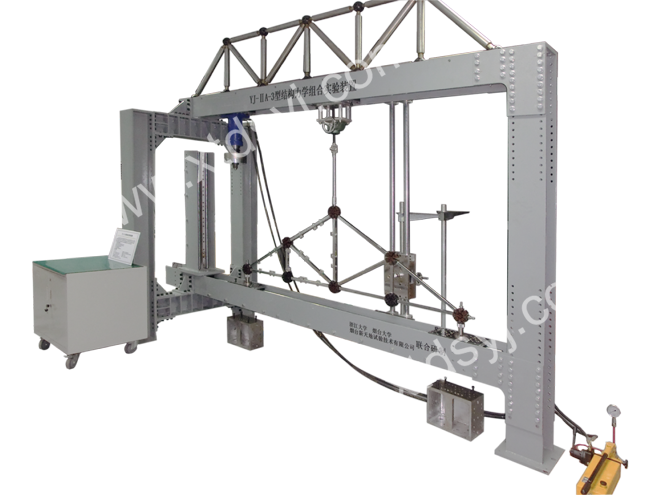

YJ-ⅡA-3型

【结构形式】三立柱门式框架自反力结构，下横梁采用H型钢梁，上横梁采用H型钢梁与球结点桁架组合成的组合结构，上下横梁通过三支H型钢立柱连接（一端一支，一端两支）。上下横梁、立柱均安装直线导轨，导轨隐藏在型钢内部，导轨上安装可移动的小车，小车上可安装支座、加载油缸等，可同时实现多点、多方向拉压力加载、加载点的数量及方向不限；

【整体尺寸】3500×800×2900mm，有效实验空间2500×1700mm，梁弯曲支座跨距500-2500mm；

【承载力】梁跨中最大荷载：50kN；

【其它】上下横梁同时兼顾结构力学实验安装移动竖梁、移动。
